吴恩达机器学习第六次编程作业-支持向量机

2019-09-05

机器学习

编程作业：支持向量机

工具：Python3.5，Pycharm2019.1
参考资料：

SVM with Gaussian Kernels—data3 完整代码
 Spam Classification完整代码

任务：使用support vector machines (SVMs)建立一个垃圾邮件分类器。

Support Vector Machines

总体分两个模块：

直觉感受是SVM如何工作的并且了解高斯核函数和SVM是如何一起工作的
使用支持向量机建立一个垃圾邮件分类器

绘制样本数据集1

def Get_Data():
    data=sio.loadmat("./ex6/ex6data1.mat")
    # for key in data:
    #     print(key)
    return data

def Plot_Data(data): # 提取数据
    data1=data['X'][np.where(data['y'].ravel()==1)] # positive examples
    data2=data['X'][np.where(data['y'].ravel()==0)]
    plt.plot(data1[:,0],data1[:,1],'b+')
    plt.plot(data2[:,0],data2[:,1],'yo')
    plt.show()

有一个极端样本数据大概在 (0.1, 4.1)位置。
当然，设置坐标轴范围可以使得更加贴合文档

训练SVM并尝试不同参数C

文档是直接调用已写好的函数包，这里由于在linux环境下使用python，在sklearn库中也有SVM的封装。代码见下，详解见后。

def Train_SVM(data,X,y):
    classifier = svm.SVC(C=1, kernel='linear', gamma='auto_deprecated', decision_function_shape='ovo')
    classifier.fit(X, y.ravel())
    x1 = np.linspace(min(X[:, 0]), max(X[:, 0]), 100)  # 第一特征，可以各多选取一些样本点，使得决策线更清晰
    x2 = np.linspace(min(X[:, 1]), max(X[:, 1]), 100)
    x1, x2 = np.meshgrid(x1, x2)
    # print(x1.shape,x2.shape) # 100*100
    grid = np.stack((x1.flat, x2.flat), axis=1)
    # print(grid.shape) # 10000*2
    grid_predict = classifier.predict(grid)
    grid_predict = grid_predict.reshape(x1.shape)  # 还原成网格形状
  # plt.xlim(0, 4.5)
  # plt.ylim(1.5, 5)
    plt=Plot_Data(data)
    plt.contour(x1, x2, grid_predict)
    plt.show()

尝试C=1，100的效果分别如图：

关于以上代价解释：

kernel为核函数，可选[‘linear’, ‘poly’, ‘rbf’, ‘sigmoid’, ‘precomputed’ ]， kernel=’rbf’时（default），为高斯核。
C越大分类效果越好，但可能过拟合（default C=1.0）
gamma值越小，分类界面越连续；gamma值越大，分类界面越“散”，分类效果越好，但有可能会过拟合。
decision_function_shape为分类器，可选[‘ovo’,’ovr’]分别表示一对一分类器，一对多分类。默认为’ovr’，’one vs rest’。
meshgrid表示生成网格
图片中决策线比较粗糙，在绘制决策线的时候两个特征各多取100个样本点在计算网格交叉就行

SVM with Gaussian Kernels

任务：使用高斯核的SVM来做非线性回归。
步骤一：实现高斯核函数，定义如下
2019-09-07 09-36-00 的屏幕截图.png

1
2
3

def GaussianKernel(x1,x2,sigma): # 求向量x1与向量x2的相似度
    sim=math.exp(-((x1-x2)**2).sum()/(2*sigma*sigma))
    return sim

步骤二：可视化样本数据集二
步骤三：使用高斯核函数训练SVM并绘制图像，与步骤二合并
代码和线形核函数差不多，将’linear’改为’rbf’，gamma=30，’ovo’改为’ovr’。这里默认C=1，后面改变C的值观察分类效果。

def Plot_Boundary(X,classifier):
    x1 = np.linspace(min(X[:, 0]), max(X[:, 0]), 500)  # 第一特征
    x2 = np.linspace(min(X[:, 1]), max(X[:, 1]), 500)
    x1, x2 = np.meshgrid(x1, x2)
    # print(x1.shape,x2.shape) # 100*100
    grid = np.stack((x1.flat, x2.flat), axis=1)
    # print(grid.shape) # 10000*2
    grid_predict = classifier.predict(grid)
    grid_predict = grid_predict.reshape(x1.shape)  # 还原成网格形状
    plt = Plot_Data(data)
    # plt.xlim(0, 4.5)
    # plt.ylim(1.5, 5)
    plt.contour(x1, x2, grid_predict)
   # plt.title('SVM Decision Boundary with C = 100 ', fontsize=12)
    plt.show()

''' Training Linear SVM(try C=1,100) '''
def Train_SVM(data,X,y):
    classifier = svm.SVC(C=100, kernel='rbf', gamma=30, decision_function_shape='ovr')
    classifier.fit(X, y.ravel())
    Plot_Boundary(X,classifier)

可以看出当C=1时，拟合不足，当C=100时有些过拟合，当C =10，gamma=50即np.pow(0.1,-2)/2的时候效果较好。gamma效果和C类似。

步骤四：更进一步，使用样本数据集三，用训练样本X训练SVM，交叉验证集Xval并找到最适合的参数。

def Find_Best_Param(X,y,Xval,yval):
    _C=0;_sigma=0;_predict=0.0
    for C in [0.01,0.03,0.1,0.3,1,3,10,30]:
        for sigma in [0.01,0.03,0.1,0.3,1,3,10,30]:
            classifier=svm.SVC(C=C,kernel='rbf',gamma=np.power(sigma,-2.0)/2,decision_function_shape='ovr')
            classifier.fit(X,y)
            predict=classifier.score(Xval,yval) # Returns the mean accuracy on the given test data and labels
            # print(C, sigma, predict)
            if predict>_predict:
                _predict,_C,_sigma=predict,C,sigma
    return _C,_sigma,_predict

C,sigma,prediction=Find_Best_Param(X,y.ravel(),data['Xval'],data['yval'].ravel())
print(C,sigma,prediction) # expect to see: 1 0.1 0.965
Train_SVM(data,X,y,C,sigma)

由于在编程的时候碰到一些问题，解释如下：

.score()可以查看手册，在参考资料中依葫芦画瓢
pow()函数最好用实数，整数可能报错
将可能的C及σ用列表或元组[]存起来遍历，如果用{},会忽略某些元素要和C语言区分开
此处完整代码见顶，其余模块的完整代码大同小异

Spam Classification

任务：训练一个分类器来辨别一封邮件x是否为垃圾邮件(y=0)，需要从邮件中提取特征建立特征向量。

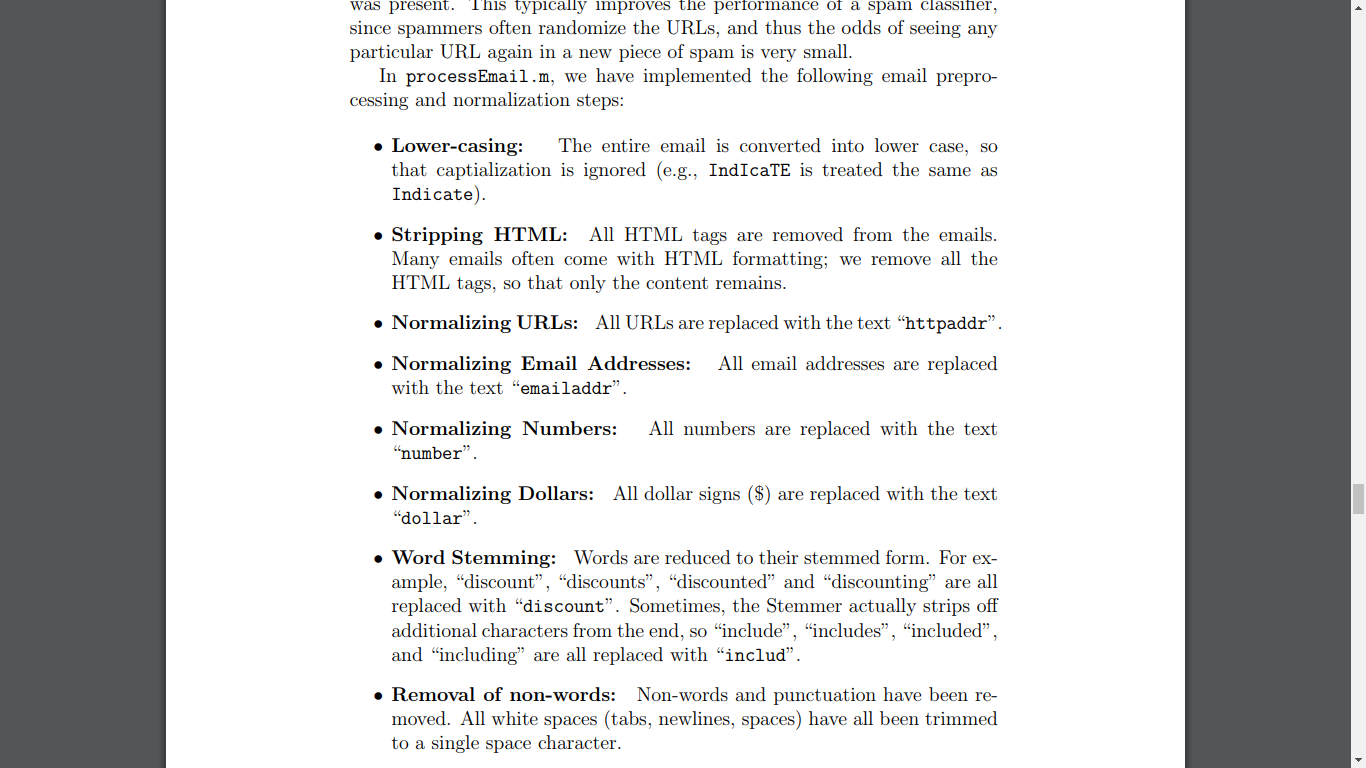

步骤一：邮件预处理
2019-09-09 15-12-31 的屏幕截图.png

def Process_Email(file_contents):
    file_contents = file_contents.lower() # Lower case
    file_contents=re.sub(r'<[^<>]>',' ',file_contents) # <...>
    file_contents=re.sub('(http|https)://[^\s]*','heepaddr',file_contents) # Handle URLS
    file_contents=re.sub('[^\s]+@[^\s]+', 'emailaddr', file_contents) # andle Email Addresses
    file_contents=re.sub('[0-9]+','number',file_contents) # Handle Numbers
    file_contents=re.sub('[$]+','dollar',file_contents) # Handle $ sign

    stemmer = nltk.stem.porter.PorterStemmer()
    tokens = re.split('[ \@\$\/\#\.\-\:\&\*\+\=\[\]\?\!\(\)\{\}\,\'\"\>\_\<\;\%]', file_contents)
    tokenlist=[]
    for token in tokens:
        token = re.sub('[^a-zA-Z0-9]', '', token) # 删除任何非字母数字的字符
        stemmed = stemmer.stem(token)  # Use the Porter stemmer to 提取词根
        if len(token)==0:continue
        tokenlist.append(stemed)
        print(token,end=" ")
    return tokenlist

关于以上代码：

涉及到Python正则表达式，这个尚处与知识盲区
大体思路是整体变小写，去除HTML标签，换掉数字地址和邮箱等，换掉各种符号。最后分割成单词列表，每个单词去除特殊符号再提取词根
参考资料顶部已给出

步骤二：将单词映射成数字，单词表中已给出映射关系，然后新建向量，单词列表中的单词在邮件中出线过则为1，否则为0。

def TransForm(token,vocabList):
    # print(type(vocabList))  # <class 'list'>
    # index = [i for i in range(len(vocabList)) if vocabList[i] in token] # except to see: 62 45 1899
    index = [vocabList.index(x) for x in token if vocabList.count(x) ] # except to see: 62 53 1899
    print(len(token),len(index),len(vocabList))
    return index

def Extracting_Features(word_index,vocabList):
    vector=np.zeros(len(vocabList))
    vector[[i for i in word_indices]]=1
    return vector

file_contents=Read_File('./ex6/emailSample1.txt')
vocabList=Read_File('./ex6/vocab.txt')
vocabList = vocabList.split()  # default ' ' as split sign
for x in vocabList: # 去除数字
    if x[0]>='0' and x[0]<='9':vocabList.remove(x)
word_indices=TransForm(Process_Email(file_contents),vocabList)
features=Extracting_Features(word_indices,vocabList)

Training SVM for Spam Classification

使用所给的邮件特征向量进行训练和测试SVM，文件分别为： spamTrain.mat，spamTest.mat

def Train_and_Test_SpamClass():
    spam_train, X_train, y_train = Get_Data('./ex6/spamTrain.mat')
    spam_test=sio.loadmat('./ex6/spamTest.mat') # ,X_test,y_test
    X_test,y_test=spam_test['Xtest'],spam_test['ytest']
    print('(this may take 1 to 2 minutes) ...')
    classifier = Train_SVM(spam_train, X_train, y_train, C=0.1, sigma=0.1)
    print('Training Accuracy: {:.2%}'.format(classifier.score(X_train, y_train))) # (this may take 1 to 2 minutes) ...
Training Accuracy: 99.83%
    print('Test Accuracy: {:.2%}' .format(classifier.score(X_test,y_test))) # Test Accuracy: 98.90%

预测邮件

根据emailSample1.txt和emailSample2.txt提取的特征向量进行预测此邮件是否为垃圾邮件。

def Predict_email(classifier,email):
    X=Preprocessing_Emails(email)
    return classifier.predict(X.reshape(1,-1))

path=['./ex6/emailSample1.txt','./ex6/emailSample2.txt','./ex6/spamSample1.txt','./ex6/spamSample2.txt']
classifier=Train_and_Test_SpamClass()
for Sample_path in path:
    file_contents = Read_File(Sample_path)
    print('%-23s: %2s' %(Sample_path,Predict_email(classifier,file_contents)))
print('1 indicates spam, 0 indicates not spam')

输出如下：

(this may take 1 to 2 minutes) ...
./ex6/emailSample1.txt : [0]
./ex6/emailSample2.txt : [0]
./ex6/spamSample1.txt  : [1]
./ex6/spamSample2.txt  : [1]
1 indicates spam, 0 indicates not spam
